产品展示 Product display

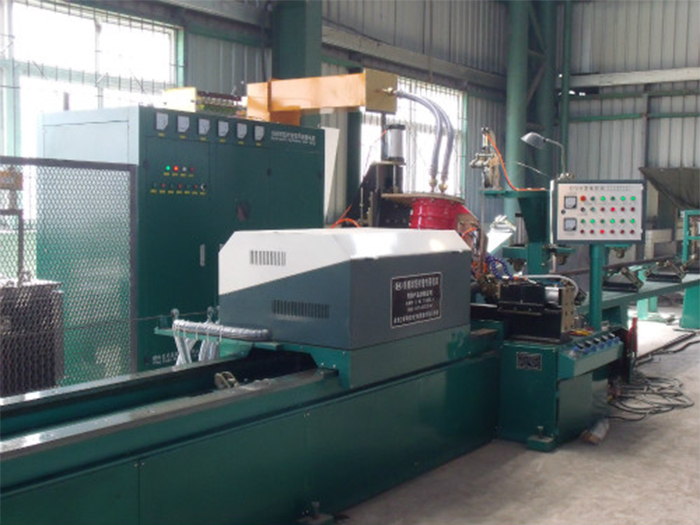

CPG-9型

CPG系列高频焊翅片管机床技术参数表:

1、 CPG-9型(长度10米)托动采用双变频程序控制

技术参数:螺距4mm-30mm可调

     钢管:直径φ20mm-φ114mm

     钢带:厚度0.8-3mm宽度10mm-30mm (不大于钢管半径为宜)

     床身标配长度10米,也可按客户要求生产。

     机床达到半自动工作状态

     配套高频电源100KVA200KVA300KVA


高频焊翅片管专用机床配置

CPG-9型(标配床身长度10米)

1、 机床采用重型床身,导轨采用40Gr经锻造、铣、磨加工后成型。

2、 拖动部分采用5.5kw带摆式减速器的变频电机,其输出功率达到22kw电机功率,螺距采用2.2kw带摆线式减速器的变频电机传动形成各种螺距,实现自动回车,双向点动功能,光管支架,翅片管支架均为行程开关自动控制。

3、 绕焊部分采用国内先进的设计工艺,主体采用铸造毛坯,经机械加工后保证其强度和精度。变压器上下行走,电极和导电体距离最近以保证电流损失小,焊头采用紫铜导电形式保证可靠的接触性和较低的成本,使之操作简单维修方便。

4、 变压器,上下触头,支架、压带架、压带轮均采用气动装置,并可随时对任何气缸进行调压。

5、 气动原件采用国内名牌气动原件。

6、 电器原件采用国内名牌电器原件。

7、 变频器采用日本松下变频器。

8、 自动程序控制部分采用日本松下程序PRC控制器及松下触摸屏整个工作状态由程序控制。

9、 机床配有电源急停装置和防撞车装置。

10、 高频电源可根据用户要求配置100-300KVA电源。

11、 整个机床达到半自动工作状态。
