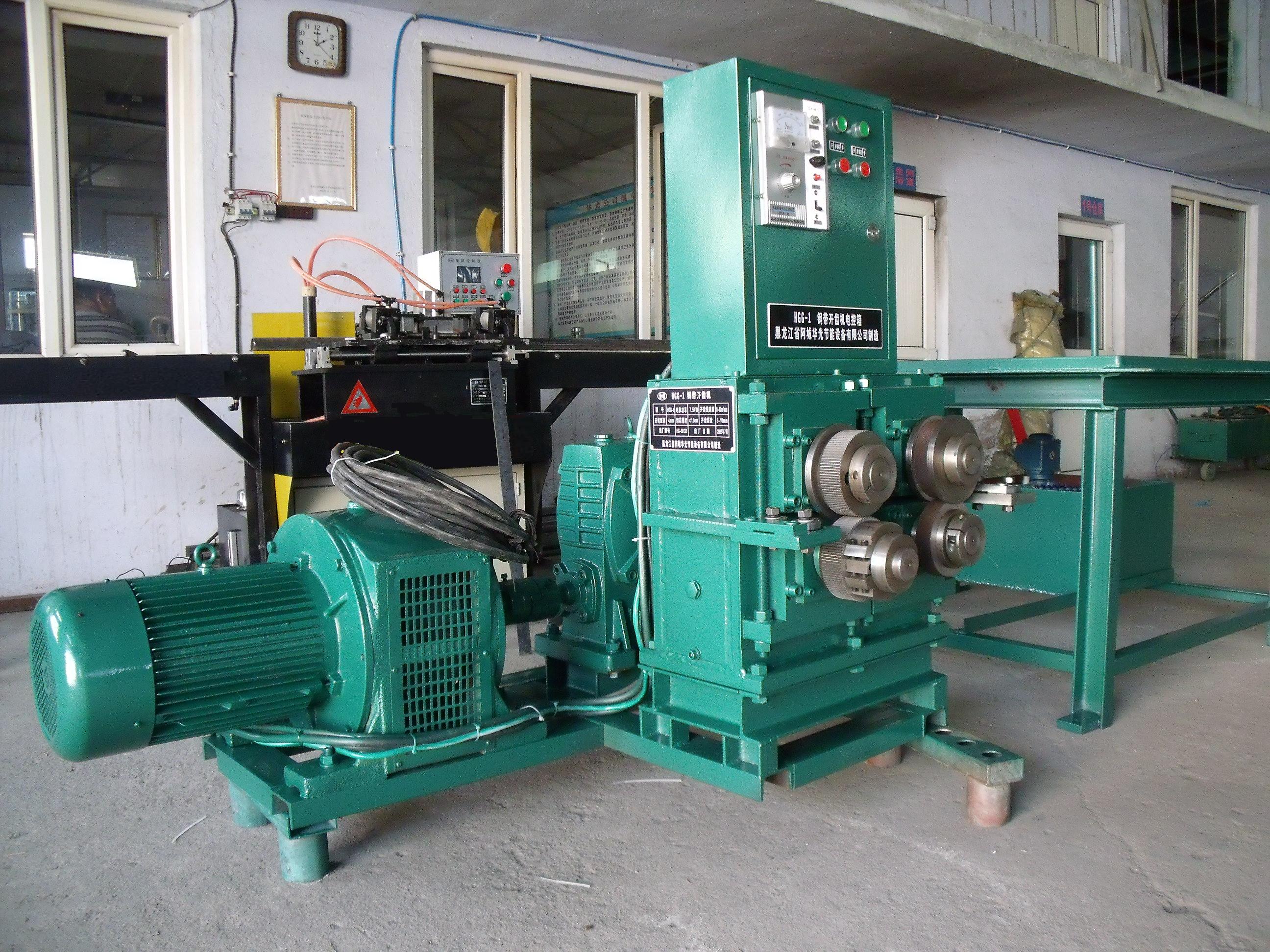

HGG-1钢带开齿机使用说明书

一、概 述

   HGG-1 钢带开齿机是专门为高频焊螺旋翅片管生产配套,用于加工开齿型翅片管。本开齿机的设计与制造参数，均采用与国际相接轨的工艺，其电机功率为7.5KW,钢带开齿线速度为0～40M/分，开齿齿宽分4mm和8mm的二种，开齿深度可以根据客户的使用要求任意调节。(一般为5.08mm～10mm),冷轧钢带材质要求延伸率在40%以上，完全替代了原来钢带冲齿的办法，为使用单位大大降低了生产成本。

二、结构特点

本开齿机主要由调速电机，减速箱，齿轮箱，冷却系统等组成。结构紧凑，安装调试简单，电机的起动力矩大，起动平衡，电机能在规定的范围内，使钢带开齿的线速度达到我们理想的要求。

三、使用事项

1.使用前在减速箱和齿轮箱内需添加润滑油

2.使用前根据所开钢带的宽度和厚度合理调整两切齿轮的间隙，使两切齿轮的刀口正确啮合，避免在开机后使刀口因碰撞而奔齿。

3.正确接好电源线，确保电机转动方向的正确。

4.在钢带刚送入切齿轮后，转动速度一定要放慢，避免钢带一下卷入切齿轮内，损坏切齿轮，同时得用工具夹住刚出切齿轮的钢带后，再慢慢的送进整平轮，等能用手拉住经整平轮后的钢带，方能调快转速，千万不能用手直接去将钢带送入切齿轮和整平轮内，以免发生事故。

5.绕片时，可以根据不同的钢带材质调整整平轮的间隙，避免绕片时容易断带，影响绕片质量。

6.本机床开齿轮为易损件，请在使用时仔细调整使用，每套开齿轮加工钢带为10-20吨。
